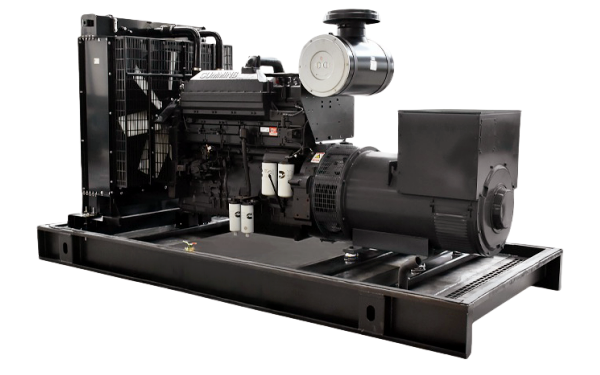

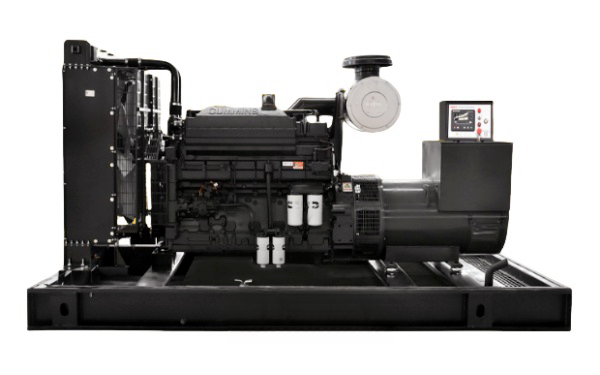

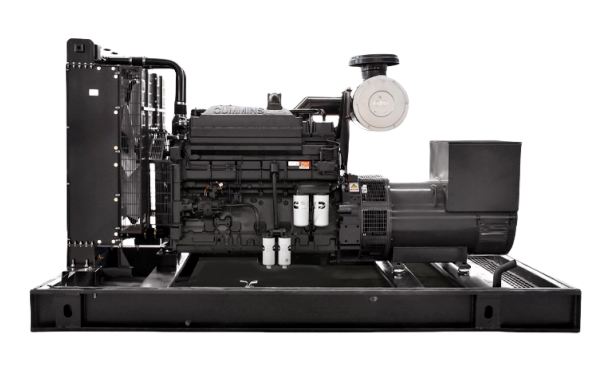

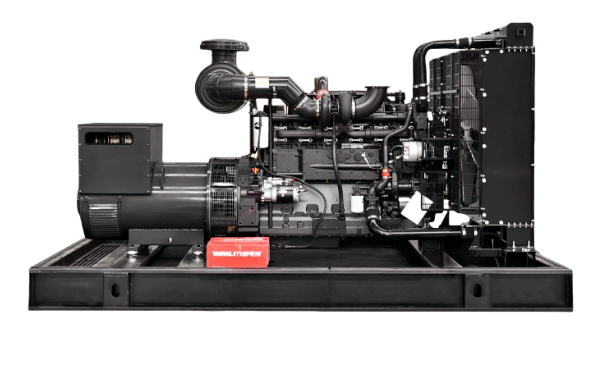

450KW康明斯柴油发电机组

450KW康明斯发电机组技术规格

产品说明

康明斯陆用系列柴油发电机组采用康明斯全球统一设计、生产和测试标准，为客户提供可靠的、集成的一体式发电系统，在常载、备载以及持续运行时都具有优异的性能。

➊ 符合ISO8528-2005和GB/T2820-2009《往复式内燃机驱动的交流发电机组》标准。

➋ 发电机组的设计及制造单位均通过了ISO9001或ISO9002认证。

➌ 康明斯提供1年或1000运行小时质量保证，负责发电机组整机保修，包括发动机、发电机及控制系统。

➍ 遍布全国的专业服务网络为客户提供24小时售后服务和技术支持。

性能特点

■ 缸体：高强度合金铸铁制造，刚性好、振动小、噪声低。

■ 缸盖：每缸四气门设计、优化空气/燃油混合比，有效改善燃烧和排放；每缸一盖，维修方便。

■ 凸轮轴：单凸轮轴可精确控制气门和喷油正时，凸轮型线可减小冲击力，提高可靠性和耐久性。

■ 曲轴：高强度锻钢制造的整体式曲轴，圆角及轴颈的感应淬火工艺可保证曲轴疲劳强度更高。

■ 活塞：采用较新铝合金铸造技术，ω型头部和桶型裙部设计能补偿热胀冷缩，确保良好配合

环境要求

海拔高度(m)：≤1000

燃油标准：0#轻柴油

大气压力(kPa)：≥89.9

机油标准：CF级/15W-40

进气温度(℃)：≤40

水质PH值：6.5～8

相对湿度：≤60%

表面长霉等级:≤GB/T2423.16/2级

抗地震强度：水平加速度0.2g垂直加速度0.1g

发电机组参数

机型：开架式

机组型号：KC450GF

备用功率(KW)：450

常用功率(KW)：400

机组尺寸(mm)：3250×1300×2000

机组重量(kg)：4000

转速(r/min)：1500

燃油耗（g/kw.h)：197

频率(HZ)：50

瞬态电压调整率：≤-15%/+20%

稳态电压调整率：≤±1%

电压稳定时间：≤3sec

电压波动率：≤0.5%

电压波形失真度：≤8%

稳态频率调整率：≤5%

瞬态频率调整率：≤-10%/+12%

频率稳定时间：3sec

频率波动率：≤1.5%

发动机参数

柴油机品牌：Cummins/康明斯

制造商：（CCEC）重庆康明斯发动机有限公司

柴油机型号：KTA19-G4

备用功率（KW）：504

输出功率（KW）：448

缸数/排列方式：6缸/直列

压缩比：13.5:1

缸径*行程(mm)：159*159

排量（L)：18.9

机油压力（psi)：50～70

机油油温（℃)：≤121

机油容量(L):50

冷却水容量(L)：66

燃油系统：电控ECM/高压共轨

冷却方式：闭式水冷循环

调速方式：电子调速

启动方式：DC24V电启动

进气方式：增压,水空中冷

型式：四冲程，60°

恒负荷稳态波动率：±0.25%

功率偏差：≦±5%

发电机参数

发电机品牌：Stamford/斯坦福

制造商：康明斯发电机技术（中国）有限公司

发电机型号：S5L1D-C4  S5L1S-C4  HCI544C

容量：500KVA

电压：400V/230V

形式：无刷、单轴承、旋转磁场

励磁系统：自励、自动调节电压

绕组结构：2/3 节距

相数：三相四线

绝缘等级：H级

功率因素：COSΦ=0.8滞后

电话干扰系数：TIF：<50

接线：Y型接法

电话谐波系数：THF：<2%

防护等级：IP23

无线电干扰：满足BS800和VDE的G、N级

满足标准：GB755、BS5000第三部分,VDE0530、NEMA MG1-22, IEC-34、GSA C22-100、 AS1359

标准配置

发动机部分：发动机、柴油滤清器、空气滤清器、机油滤清器、充电机、启动马达。

发电机部分：发电机、空气开关。

控制系统：LCD液晶数显控制器、电子调速器。

其他部分：水箱散热器、钢制底座、减振垫。

附件部分：消声器、蓄电池、电池线、机油、防震垫。

执行标准

军方标准  GJB 5785-2006

国家标准  GB/T 2820-2002

通信标准  YD/T 502-2007

行业标准      JB/T 10303－2001

环保资格认证  噪声与振动甲级/废气甲级

泰尔质量认证  YD/T502-2007*
